産業機器における操作パネル開発技術の変遷と、UX/UIの進化

製造現場や産業機械の操作盤（HMI：Human Machine Interface）は、単なる物理スイッチの集まりから、現場の生産性や安全性を左右する高度なデジタルインターフェースへと発展してきました。

本記事では、1970年代の物理ボタン全盛期から、タッチパネルの普及、PC・Web技術との統合、そして最新のAI・AR（拡張現実）活用に至るまでの系譜をたどります。

前半では各時代の実装技術を概観し、後半ではハードウェアの確実性からデジタルの柔軟性、さらには空間UIへと広がるUX/UIの変遷と、現場が直面してきた課題について解説します。さらに、これから操作パネルのリプレースを検討する際の技術選定のアプローチについても考察します。

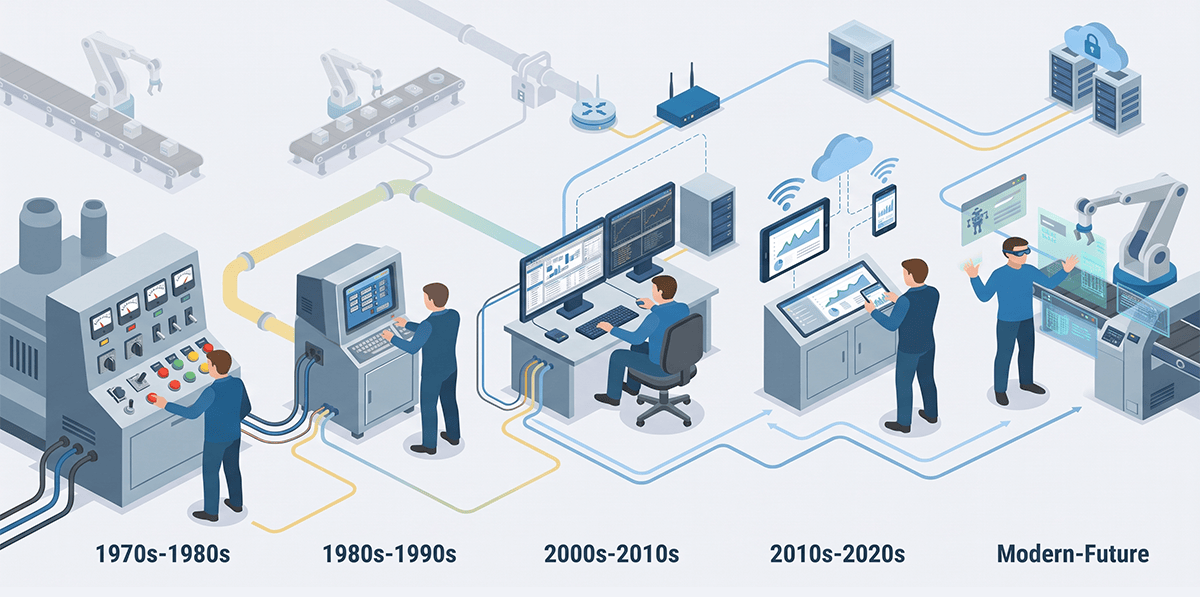

HMI実装技術の変遷

まずは、各時代のHMIがどのような機器と技術で実装されてきたのかを概観します。次の5つの時代に区分することができます。

第1期：ハードワイヤード時代（1970年代〜1980年代前半）

• 実装方式：押しボタン、トグルスイッチ、ロータリー式切替スイッチ、アナログ指針メーター、パイロットランプ（表示灯）などの物理ハードウェア
• 開発言語・設計手法：LD（ラダー・ダイアグラム）、リレーシーケンス回路設計、アセンブリ言語
• 特徴：制御盤内のリレーやPLCと物理スイッチ群を1本ずつ配線で結ぶ「ハードワイヤード」構成です。ボタンを1つ追加するにも盤面の穴あけや配線工事が必要であり、機能拡張に伴って操作盤が巨大化していきました。

第2期：専用HMI・タッチパネル普及期（1980年代後半〜1990年代）

• 実装方式：抵抗膜方式（感圧式）タッチパネルを備えた単体HMI端末（専用表示器）
• 開発言語・ツール：HMIメーカー専用の画面作成ソフト（プログラミング不要のGUI配置ツール）、独自マクロ・スクリプト（C言語風の構文）
• 特徴：「画面遷移」の概念が登場しました。1台のコンパクトなディスプレイに多数の操作ボタンやグラフィックを集約できるようになり、配線コストの削減とUIデザインの柔軟性を両立しました。

第3期：PCベースHMI・ネットワーク統合期（2000年代〜2010年代前半）

• 実装方式：産業用PC（IPC）、高解像度の大画面モニター、産業用オープンネットワーク（EtherNet/IP、EtherCAT、CC-Link IEなど）
• 開発言語・フレームワーク：Delphi（Object Pascal）、C#（.NET Framework／WPF）、C++（Qt）、SCADAパッケージソフト
• 特徴：PCの処理能力と描画性能を活用し、高度なデータ処理やデータベース（SQL）連携を実現しました。工場全体を統合監視するSCADAシステムの基盤となっています。

第4期：マルチタッチ・Web・IoT統合期（2010年代後半〜2020年代）

• 実装方式：投影型静電容量方式（PCAP）マルチタッチパネル、WebベースHMI、現場携行用タブレット端末、相互運用規格OPC UA
• 開発言語・技術スタック：HTML5／CSS3、JavaScript／TypeScript（React、Vue.js）、Node.js、Python
• 特徴：Web標準技術を全面的に採用しています。据え置きパネルだけでなく、現場のタブレットや遠隔地のPCのブラウザからも、同じリアルタイム画面にスムーズにアクセスできるようになりました（レスポンシブWeb UI）。

第5期：次世代・AI・AR・デジタルツイン統合期（現在〜未来）

• 実装方式：産業用スマートグラス（AR／MRデバイス）、デジタルツイン（リアルタイム3Dモデルの統合表示）、生成AIアシスタント
• 開発言語・技術スタック：TypeScript（Three.js／Babylon.js／WebGL）、Python（AI・LLM・画像解析）、WebAssembly（Rust／C++）
• 特徴：従来のディスプレイの枠を超えた「空間UI」への移行です。実機の配管や機器の上に点検アニメーションを重ねて表示したり、AIが異常の兆候を検知して対策案を事前に提示したりと、属人化を防ぎ、ダウンタイムを最小化する支援を可能にします。

UX/UIの変遷と各時代の強み・課題

操作パネル（HMI）の進化は、単なる実装技術の発展にとどまらず、現場のオペレーターが体験するUX/UIの質的な転換をもたらしてきました。ここからは、各時代のインターフェース表現の変遷と、それに伴うメリット・課題について詳しく解説します。

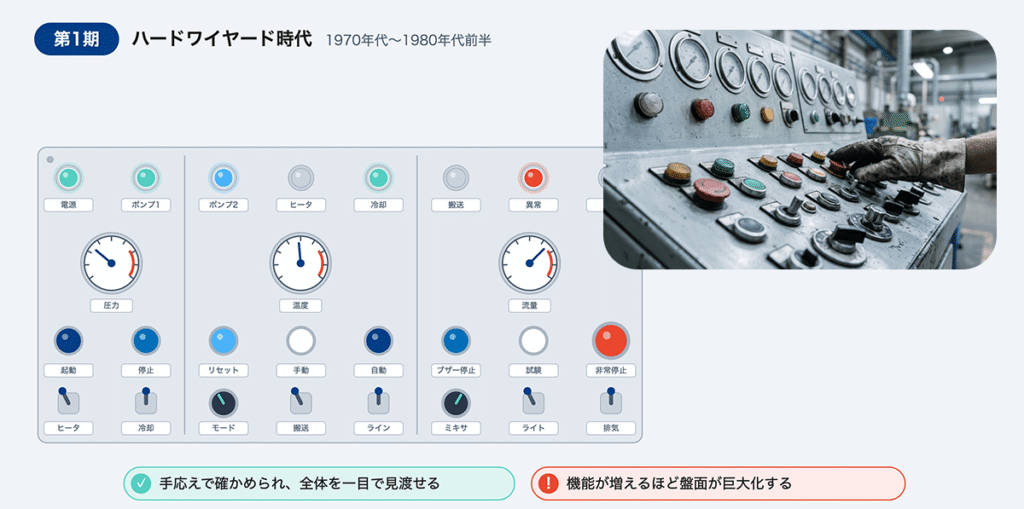

第1期：物理スイッチの利点と操作盤肥大化の課題

物理スイッチや指示計器が整然と並ぶ1980年代前半までの「ハードワイヤード時代」には、操作時の明確な手応え（触覚フィードバック）によって、視線を外したままでも確実な操作が可能でした。また、すべての情報が常に盤面上に表示されているため、全体を一目見渡すだけで稼働状況を感覚的に把握できるという強みがありました。

一方で、自動化が進むにつれてスイッチ類は膨大な数になり、壁一面を覆う巨大な操作盤が認知負荷の増大や誤操作のリスクを招きました。異常発生時もランプの点滅による通知が限界であり、詳細な状況や対処方法をテキストで動的に案内するような柔軟な表現は、構造上不可能でした。

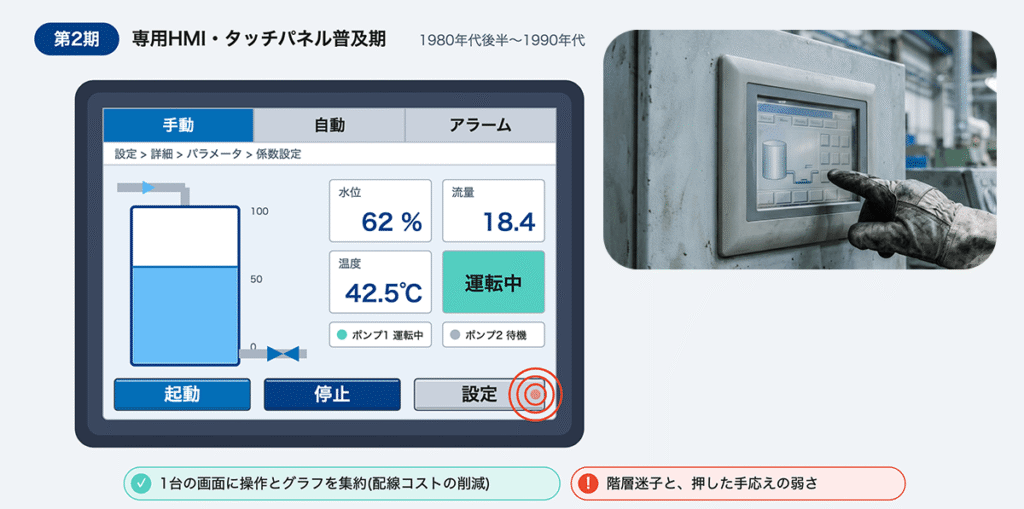

第2期：画面集約による省スペース化と多階層化の課題

1980年代後半からの「専用HMI・タッチパネル普及期」は、液晶タッチパネルの導入により、「手動操作」「自動運転」「アラーム」など作業フェーズに応じた画面切り替えが可能となり、操作盤の劇的な省スペース化が実現しました。タンクの水位や流体の流れをアニメーションで可視化するなど、直感的なグラフィック表現も定着していきました。

その反面、平らなガラス面を押す操作では物理的な手応えが失われ、押下時の視覚フィードバックが不十分だと連打や誤操作を誘発するという問題が生じました。さらに、多機能化に伴って「設定 ＞ 詳細 ＞ パラメータ」のような深い階層構造が生まれ、緊急時に目的の画面へ素早くたどり着けない「階層迷子」や、感圧式パネル特有の強い押し込みによる負担が現場の課題となりました。

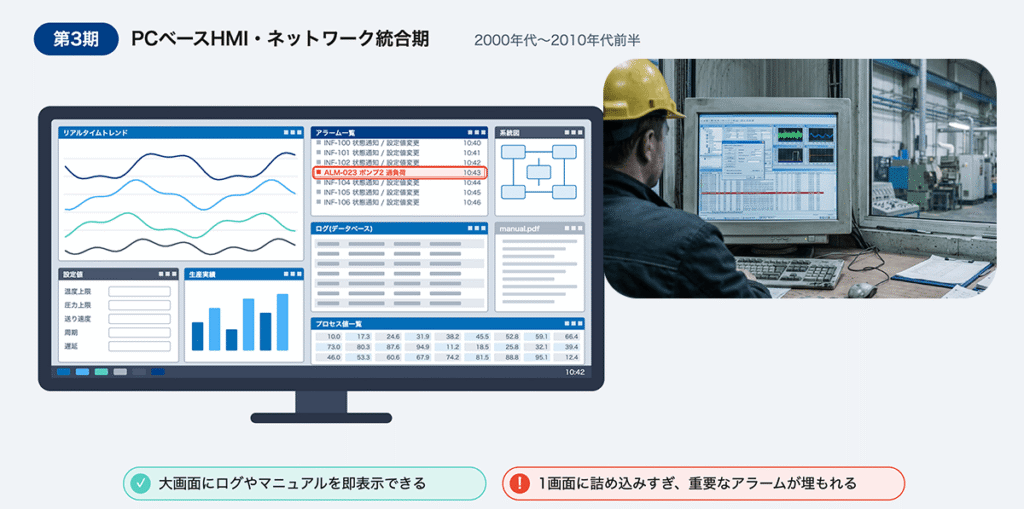

第3期：高機能UIの実現と情報過多の課題

2000年代からの「PCベースHMI・ネットワーク統合期」は、産業用PCの高性能化に伴い、高精細な大画面を生かしたリアルタイムの波形トレンド表示、データベース連携によるログ管理、トラブル発生時にマニュアル（PDF）を即座に表示する作業支援UIなど、高度な機能が実現しました。開発手法の標準化も大きく進みました。

しかし表現力が高まった結果、1画面にデータやグラフを詰め込みすぎる「情報オーバーロード」が顕著になり、熟練者でなければ重要なアラームを見落としかねない状況も生まれました。また、汎用OSの採用によって、システム通知による操作の妨げやOSのフリーズに伴う監視の中断といったリスクが生じ、産業現場に求められる即時性と可用性の確保が新たな設計テーマとなりました。

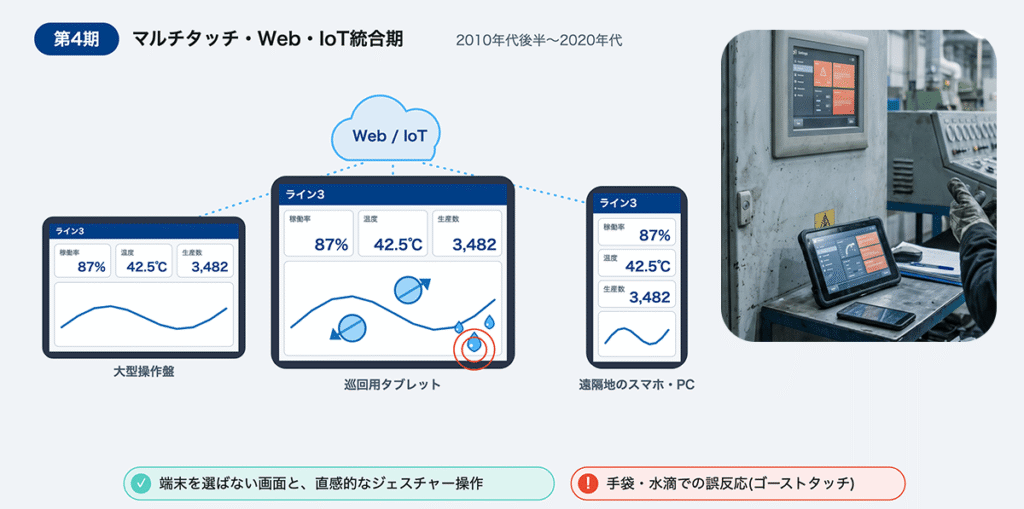

第4期：直感操作の進化と安全設計の課題

2010年代後半からの「マルチタッチ・Web・IoT統合期」は、スマートデバイスの普及を背景に、静電容量方式のマルチタッチパネルとWeb技術（HTML5／TypeScript）が導入され、ピンチイン・ピンチアウトによる拡大縮小やスワイプといった直感的なジェスチャー操作が標準となりました。レスポンシブ設計により、大型操作盤から巡回用タブレット、遠隔地のPCまで端末に応じた最適な表示が可能になり、多言語対応やデザインテーマの切り替えも容易になりました。

一方で、静電容量方式には、作業用手袋をはめた状態での反応不良や、水滴・油分による誤反応（ゴーストタッチ）を起こしやすいという弱点があります。意図しないジェスチャーで重要な操作が実行されないよう、「長押し＋スライド」や多段階の確認を挟むなど、堅牢な安全UIの構築が欠かせません。

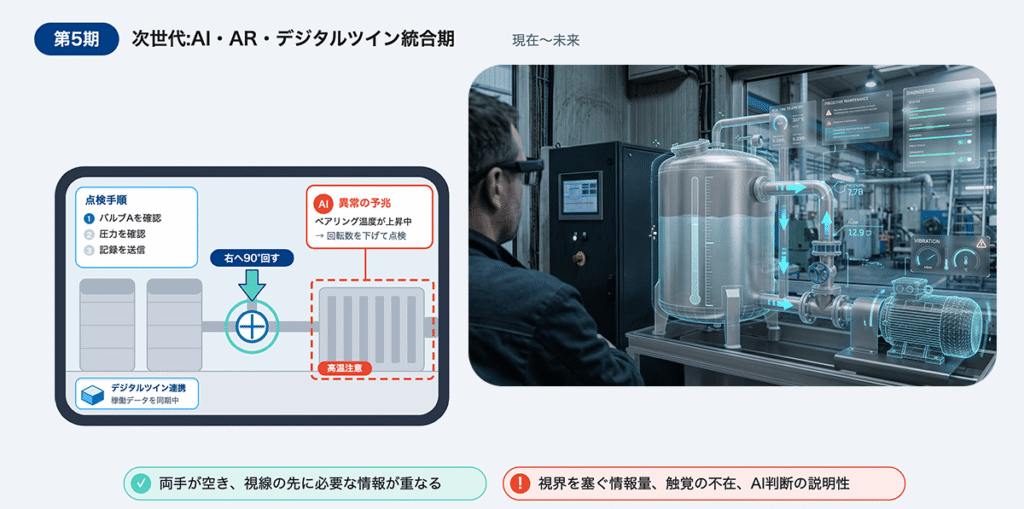

第5期：画面を飛び出す「空間UI」と信頼性設計

現在は、スマートグラスやAI、デジタルツインの統合により、操作インターフェースは四角い画面を飛び出し、「空間UI」へと拡張しつつあります。実機の上に点検手順の3Dガイドや危険箇所の強調表示を重ね合わせることで完全なハンズフリー作業が実現するほか、AIが異常の兆候を捉えて対策案を事前に提示する支援も可能になります。

ただし、視界への過剰な情報表示が足元や周囲の安全確認を妨げるリスク、物理的なフィードバックが存在しないこと、さらにはAIの判断の不確実性に対処するための説明可能なUI（XAI）の設計など、人間工学と安全性を両立させる高度なUX設計が求められています。

UX/UI視点での各時代の比較表

産業機器における操作パネル開発の「5つの時代」それぞれの特徴を、UX/UIの観点から一覧にまとめます。

HMIリプレースにおける技術選定のアプローチ

老朽化した操作パネルのリプレースを検討する際、つい機能や画面の見栄えに目が向きがちです。しかし、産業機器のHMIは10年、20年と使い続けられるものです。導入後の改修や保守まで見据えると、「その技術を扱えるエンジニアを今後も確保できるのか」という人材の視点が欠かせません。

レガシー技術が抱える人材不足のリスク

第3期に広く使われたDelphi（Object Pascal）は、現在も製品として提供が続いているものの、新たに習得する若手エンジニアは少なく、経験者の高齢化や引退も進んでいます。いまからDelphiのエンジニアを探して開発・保守体制を組むのは、決して容易ではありません。同様に、第2期の専用HMIで使われたメーカー独自のマクロやスクリプトも、ノウハウが特定の担当者に属人化しやすく、担当者の異動や退職をきっかけに「誰も触れないシステム」になってしまうケースが少なくありません。

一方、同じ第3期の技術でも、C++（Qt）やC#（.NET）はDelphiとは事情が異なります。いずれも現役の主要言語であり、Qtや.NETも継続的にバージョンアップされているため、技術そのものが廃れる心配は小さいと言えます。ただしC++は習得の難易度が高く、経験者の多くは組込み機器やゲーム、金融システムなどの分野に分散しているため、「C++でHMIの画面開発までこなせる人材」となると確保は容易ではなく、人件費も高くなりがちです。

そのため、C++は高速処理や機器制御を担う下回りで生かし、適切なミドルウェア（WebSocketsやgRPCなど）を介して画面をWeb技術で構築するといった役割分担が現実的です。また、C#は比較的人材を見つけやすいものの、WPFなどのデスクトップUI技術はWindowsへの依存が強く、タブレットや遠隔地からのアクセスといった第4期以降の要件には別途対応が必要になります。

仮に旧来の技術で同じ構成のままリプレースしても、数年後には再び同じ人材難に直面することになります。リプレースは、技術基盤そのものを見直す合理的な契機と言えます。

第4期のWeb技術基盤を採用するメリット

こうした観点から、これからリプレースを行うのであれば、第4期のWeb技術をベースとした構成を選ぶことが現実的な選択肢となります。

• 人材を確保しやすい：HTML5／TypeScript、React、Vue.jsなどは世界中で利用されている技術であり、エンジニアの母数が圧倒的に多く、採用や外部パートナーの確保がしやすい。
• ベンダーロックインを避けられる：Web標準技術やOPC UAなどのオープンな規格を採用することで、特定メーカーや特定言語への依存を減らし、将来の改修や機能追加に柔軟に対応できる。
• 技術を継承しやすい：学習資料やライブラリが豊富で、若手エンジニアも習得しやすく、社内での技術継承や体制づくりを進めやすい。

ただし、Webエンジニアが必ずしも制御や現場の事情に精通しているとは限りません。手袋操作や誤作動対策、リアルタイム性の確保といった産業用途ならではの要件を満たすには、制御系エンジニアとWebエンジニアが協働できる体制づくりが重要です。

第5期を見据えた次世代への備え

第4期の技術基盤を選ぶことは、そのまま第5期への備えにもなります。3D表示を担うThree.jsやWebGL、高速処理を担うWebAssemblyはいずれもWeb技術の延長線上にあり、AIやデジタルツインとの連携もWeb APIやOPC UAを介したデータ連携が前提となるためです。今回のリプレースでは、次のような点を意識しておくと、将来の拡張がスムーズになります。

• データの蓄積と構造化：設備の稼働データやアラーム履歴を、AI分析やデジタルツインで活用できる形で収集・蓄積しておく。
• UIとロジックの分離：画面（UI）と制御ロジック・データ処理を分離し、API経由で連携させることで、将来ARデバイスやAIアシスタントを追加しやすくする。
• 小さく試す仕組み：スマートグラスやAIによる異常予兆検知などは、一部のラインや点検業務から試験導入し、現場の評価を得ながら段階的に広げていく。

つまり、いまのリプレースで目指すべきは、最先端の第5期技術へ一足飛びに移行することではなく、確保しやすい人材と実績のある第4期の技術で足元を固め、第5期へ無理なく踏み出せる土台を築くことが重要と言えます。

次世代HMIのUX/UI実装に向けて

これまでHMIの歴史と変遷を見てきたように、各時代の技術的制約やインターフェースのあり方は、現場の業務運用に直結してきました。

過去のUI軽視による負債（誤操作、属人化、学習コストの増大）を払拭するためにこそ、第4期・第5期の最新技術を正しく統合し、次世代のUI/UXを実装することが不可欠な要件となります。
